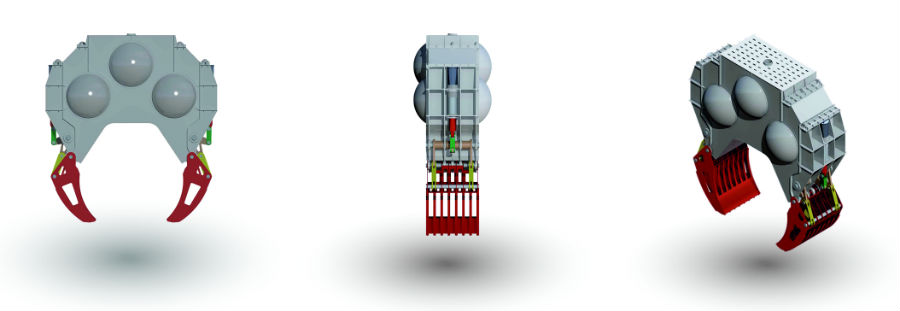

Грузозахватное устройство

НАЗНАЧЕНИЕ



Грузозахватное устройство (ГЗУ), являющееся частью грузозахватного комплекса (ГЗК) входит в состав универсального судоподъемного комплекса, предназначенного для захвата различных подводных объектов, в том числе потенциально опасных, и их удержания в процессе подъема и транспортировки на предприятие для дельнейшей утилизации.

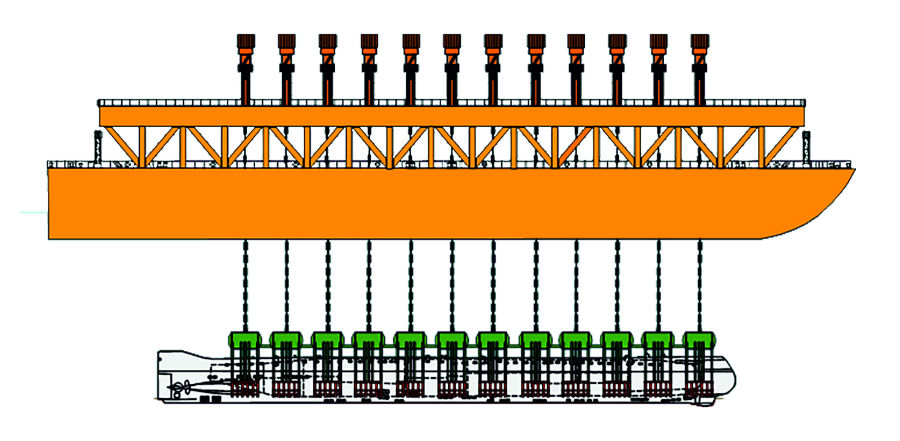

СОСТАВ ГЗК

  • от 2 до 14 ГЗУ ;
  • до 13 пар межмодульных тяг;
  • два направляющих устройства;
  • обеспечивающие системы и устройства.

СОСТАВ ГЗУ

  • корпус;
  • две прочных цистерны плавучести;
  • одна прочная цистерна для оборудования;
  • клешневые захваты;
  • оборудование систем и комплексов:
  • комплекс наведения, позиционирования и ориентации;
  • электроэнергетическая система;
  • система управления;
  • электропривод клешневых захватов с рычажным механизмом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКА

ЗНАЧЕНИЕ

Количество ГЗУ в ГЗК, мин./макс., шт.

2/14

Рабочая глубина, мин./макс., м

30/300

Габаритные размеры, длина х ширина х высота, м

ГЗУ, со сведёнными захватами

6,0 х 14,0 х 19,9

ГЗК, со сведёнными захватами

97,6 х 14,0 х 19,9

Масса, т:

ГЗУ в сборе, из них:

222

корпус

111

устройства и оборудование

111

ГЗК из 2 ГЗУ/14 ГЗУ (с учётом межмодульных тяг)

445/3124

Взаимное смещение ГЗУ, макс., м

1

Энергопотребление, кВт

ГЗУ

50

ГЗК из 2 ГЗУ/14 ГЗУ

60/120

Отрицательная плавучесть, тс

ГЗУ

32

ГЗК из 2 ГЗУ/14 ГЗУ

64/448

Грузоподъемность, т

4500
